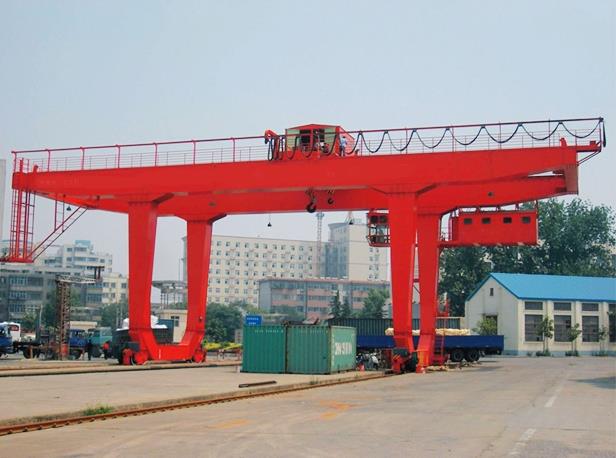

U Tip New Design Movable 80 Ton Ferrovjarju Immuntat Gantry Crane

U Tip New Design Movable 80 tunnellata Ferrovija Immuntata Gantry Crane

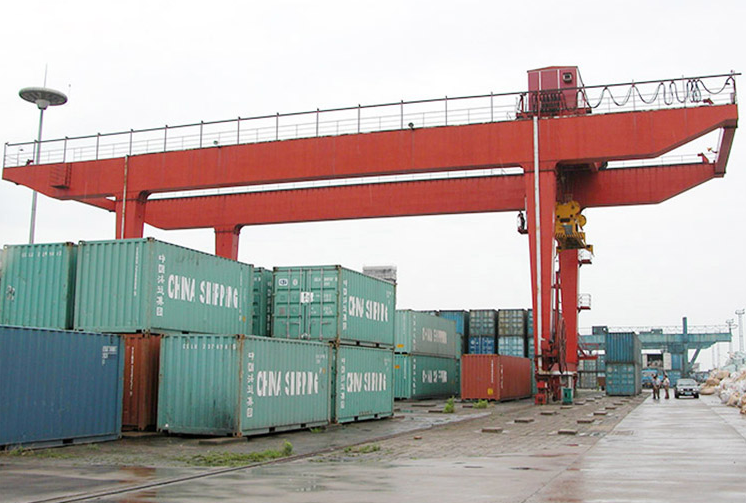

Il-krejn ta 'l-irfid tal-irfid tat-tip U 10-50T huwa ddisinjat speċifikament għall-immuntar intensiv ta' kontenituri minħabba l-awtomatizzazzjoni tiegħu u inqas bżonn u mgħammar bis-sospensjonijiet differenti. Il-krejn jgħaqqad l-affidabbiltà u s-sikurezza massima ma 'effiċjenza operattiva għolja, ħajja twila, u spejjeż baxxi ta' manutenzjoni li jwasslu għall-inqas spiża totali tas-sjieda.

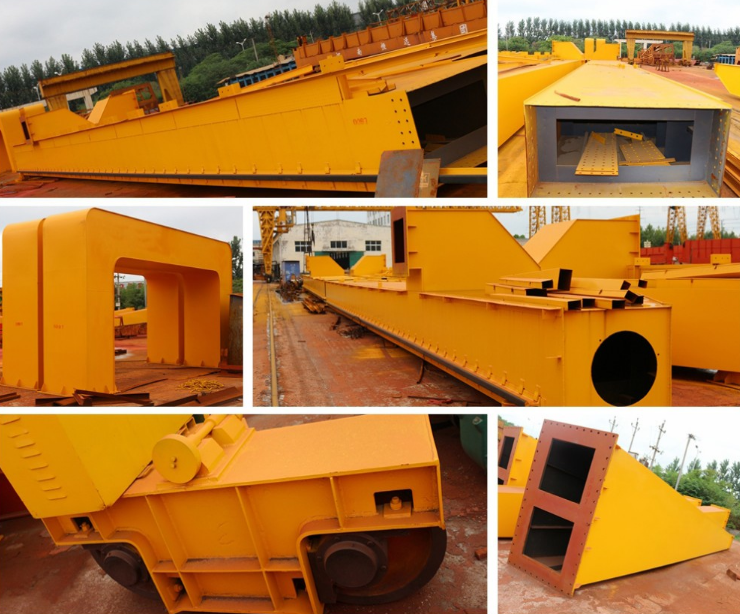

Struttura tal-prodott għalik!

1. Id-dawra prinċipali tal-krejn ta 'l-irfid

2. Irmudrill tal-krejn ta 'l-irfid

Tkun issaldjata bi pjanċi tal-azzar b'toqba tax-xehda tal-għasel, imqabbda b'periklu ta 'preċiżjoni ta' saħħa għolja. Hemm binarji tal-ferrovija li jiżżerżqu għat-trolley biex tivvjaġġa fuq in-naħa ta 'fuq li hija mwaħħla fuq outrigger minn bolt ta' preċiżjoni b'tensjoni għolja. a. Jikkonsistu minn outrigger riġidu u outrigger flessibbli, il-punti kollha tal-konnessjoni huma konnessi minn bolt ta 'tensjoni għolja

b. Is-sellum jintuża mill-operatur biex jidħol f'kabina jew jasal fil-winċ

c. Meta l-ispazju> 30m, hemm bżonn riġel flessibbli biex tnaqqas l-imbuttatura laterali tat-tròli mal-ferrovija meta l-girder jerfgħu l-materjali.

3. Mekkaniżmu ta 'l-ivvjaġġar tal-krejn gantry

4. Trolley bil-parank tal-krejn gantry

a. Tikkonsisti fil-kaxxa tal-ger tas-sewqan u fil-kaxxa tar-roti passivi

b. Il-kaxxa tal-ger tas-sewqan tagħti l-poter biex twettaq l-ivvjaġġar tal-krejn. X'inhi d-differenza bejn il-kaxxa tal-gear tas-sewqan u l-kaxxa tar-roti passivi hija li l-kaxxa tar-rota passiva m'għandhiex struttura ta 'trasmissjoni bħal spirazzjoni, reducer u par ta' rkaptu espost.

It-tròli huwa mmuntat b'mutur, brejk li jnaqqas, qafas tat-tròli, ganċ tad-drum, taljola, kopertura tax-xita u partijiet oħra. Tinkludi mekkaniżmu ta 'l-irfigħ u mekkaniżmu li jivvjaġġa. It-trolley huwa mfassal b'mod strett skont l-applikazzjoni u l-ambjent tax-xogħol.

5. Kabina tal-kantun tal-irfid

6. Sistema elettrika ta 'krejn gantry

a. It-tieqa tal-ħġieġ tista 'tagħmel l-operatur ħarsa ġenerali l-kundizzjoni tax-xogħol kollha u installata fuq quddiem u fuq żewġ naħat tal-kabina

b. Bħala grupp ta 'kabinett indipendenti, iffissat barra mill-kabina huwa konness permezz ta' kejbil tal-kontroll u stazzjon ta 'rabta li huwa mwaqqaf fil-kabina. a. Il-mutur tal-irfigh, il-mutur li jivvjaġġa twil u l-mutur idrawliku tal-enerġija huma inklużi Is-sistema elettrika kollha hija kkontrollata minn PLC (kontrollur loġiku programmabbli).

b. Żewġ mod ta 'tħaddim: kabina u kontroll mill-bogħod.

c. Il-komponenti elettriċi huma l-aqwa marka ta 'partijiet elettriċi bħal: Siemens, Schneider, eċċ. Jew bħala l-ħtieġa tiegħek.

7. Pjattaforma ta 'krejn gantry

8. Avviż tal-Plesase:

Il-pjattaforma hija installata sabiex iżżomm il-krejn, u l-gwardja protettiva tiżdied biex tipproteġi s-sigurtà tal-persunal Il-ħbula tal-wajer tat-tròli għandhom jiġu eżaminati regolarment u jinbidlu fil-ħin jekk ikun hemm wajers imkissrin ta '10%, ħoll il-wajers u jilbsu.
