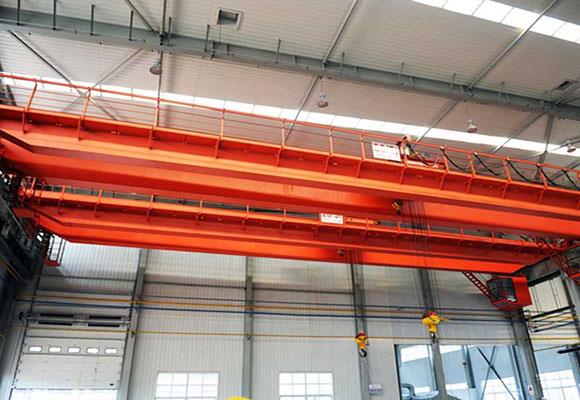

Explosion Proof Bridge Crane

Kranju tat-trolley bi splużjoni b'raġġ doppju jissodisfa l-istandards stipulati minn GB3836.2-2000 Tagħmir ta 'l-Elettriku bi Splużjoni li Jaħdem fl-Ambjent ta' Gass Splussiv Parti 2: Krejn li ma jpejjipx. Il-krejn kiseb Ċertifikat ta 'prova ta' l-isplużjoni wara li jgħaddi ...

Ibgħat l-inkjestaChat Now
Id-dettalji tal-prodott

Explosion Proof Bridge Crane


Deskrizzjoni

Kranju tat-trolley bi splużjoni b'raġġ doppju jissodisfa l-istandards stipulati minn GB3836.2-2000 Tagħmir ta 'l-Elettriku bi Splużjoni li Jaħdem fl-Ambjent ta' Gass Splussiv Parti 2: Krejn li ma jpejjipx. Il-krejn kiseb Ċertifikat ta 'prova ta' l-isplużjoni wara li għaddiet l-eżamijiet minn unitajiet maħtura mill-gvern biex jittestjaw il-prodotti li huma splużivi. Il-marki li juru l-isplużjoni huma ExdIICT4 rispettivament.

Dan il-prodott huwa adattat għal żoni fejn l-isplużjoni, it-trasmissjoni mhix ogħla minn ⅡB jew ⅡC u l-grupp tat-temperatura tat-tqabbid ta 'gass infjammabbli jew taħlita splussiva ta' fwar u gass mhix inqas minn T4. Iż-żoni perikolużi applikabbli huma ż-żona 1 u ż-żona 2 (jekk jogħġbok irreferi għal GB3836.1-2000 għad-dettalji).

Dan il-prodott huwa ġeneralment ikkontrollat fuq l-art, iżda l-kontroll mill-kabina tas-sewwieq huwa permess ukoll. Il-grad tax-xogħol huwa intermedju.


Speċifikazzjonijiet


Kapaċità

T

5

Span

m

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

Għoli ta 'rfigħ

m

16m

Veloċità ta 'rfigħ

m / min

15.5

Veloċità li tivvjaġġa għat-tròli

m / min

19.6 (14.6)

Veloċità tal-vjaġġ tal-krejn

m / min

22.3 (12)

Piż totali

kg

12700

14200

16100

18600

21000

25400

28500

31400

Max. Tagħbija bir-rota

KN

72

78

84

92

97

109

117

124

Ferrovija rakkomandata

Mudell

43kg / m

Il-qawwa totali tal-mutur

kw

10

Id-dimensjoni ewlenija (mm)

Ispan (m)

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

L-ogħla linja tal-binarji għall-krejn

H

1763

Qawwa tal-ferrovija mal-punt tal-ganċ

H4

71

Distanza tal-bażi tal-krejn

W

3400

3550

5000

Wisa 'tal-krejn

B

5054

5204

5948

Distanza tal-ferrovija tat-tròli

K

1400

Limitu tax-xellug tal-ganċ

S1

800

Limitu tad-dritt tal-ganċ

S2

1250


Kapaċità

T

10

Span

m

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

Għoli ta 'rfigħ

m

16m

Veloċità ta 'rfigħ

m / min

15.5

Veloċità li tivvjaġġa għat-tròli

m / min

20.5 (14.6)

Veloċità tal-vjaġġ tal-krejn

m / min

22.3 (12)

19 (14.5)

Piż totali

kg

14300

16100

18900

20600

23200

27600

31000

34400

Max. Tagħbija bir-rota

KN

101

108

117

122

126

135

144

152

Ferrovija rakkomandata

Mudell

43kg / m

Il-qawwa totali tal-mutur

kw

15.5

Id-dimensjoni ewlenija (mm)

Ispan (m)

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

L-ogħla linja tal-binarji għall-krejn

H

1800

Qawwa tal-ferrovija mal-punt tal-ganċ

H4

602/552

Distanza tal-bażi tal-krejn

W

4050

5000

Wisa 'tal-krejn

B

5704

5882

5948

Distanza tal-ferrovija tat-tròli

K

2000

Limitu tax-xellug tal-ganċ

S1

1050

Limitu tad-dritt tal-ganċ

S2

1300


Kapaċità

T

16 / 3.2

Span

m

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

Għoli ta 'rfigħ

m / a

16m / 18m

Veloċità ta 'rfigħ

m / min

15.5

Veloċità li tivvjaġġa għat-tròli

m / min

20.5 (13)

Veloċità tal-vjaġġ tal-krejn

m / min

19 (14.5)

17 (14.5)

Piż totali

kg

19100

20300

23400

26400

28800

33100

36300

39400

Max. Tagħbija bir-rota

KN

138

146

152

166

173

185

194

203

Ferrovija rakkomandata

Mudell

43kg / m

Il-qawwa totali tal-mutur

kw

23.9 (23.2)

Id-dimensjoni ewlenija (mm)

Ispan (m)

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

L-ogħla linja tal-binarji għall-krejn

H

2043/2043

Qawwa tal-ferrovija mal-punt tal-ganċ

H4

860/780

Distanza tal-bażi tal-krejn

W

4000

4100

5000

Wisa 'tal-krejn

B

5864

5928

6438

Distanza tal-ferrovija tat-tròli

K

2000

Limitu tax-xellug tal-ganċ

S1 / S2

1040/1850

Limitu tad-dritt tal-ganċ

S3 / S4

1500/2310

Kapaċità

T

20/5

Span

m

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

Għoli ta 'rfigħ

m / a

12m / 14m

Veloċità ta 'rfigħ

m / min

15.5

Veloċità li tivvjaġġa għat-tròli

m / min

20.5 (14.6)

Veloċità tal-vjaġġ tal-krejn

m / min

19 (14.5)

17 (14.5)

Piż totali

kg

19900

21300

23500

27700

30300

34600

38300

41500

Max. Tagħbija bir-rota

KN

160

167

176

189

197

209

220

229

Ferrovija rakkomandata

Mudell

43kg / m

Il-qawwa totali tal-mutur

kw

25.7 (25)

Id-dimensjoni ewlenija (mm)

Ispan (m)

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

L-ogħla linja tal-binarji għall-krejn

H

2045/2045

Qawwa tal-ferrovija mal-punt tal-ganċ

H4

858/858

Distanza tal-bażi tal-krejn

W

4000

4100

5000

Wisa 'tal-krejn

B

5864

5928

6438

Distanza tal-ferrovija tat-tròli

K

2000

Limitu tax-xellug tal-ganċ

S1 / S2

1030/1930

Limitu tad-dritt tal-ganċ

S3 / S4

1420/2320


Kapaċità

T

32/5

Span

m

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

Għoli ta 'rfigħ

m / a

16m / 18m

Veloċità ta 'rfigħ

m / min

15.5

Veloċità li tivvjaġġa għat-tròli

m / min

20 (12.3)

Veloċità tal-vjaġġ tal-krejn

m / min

17 (14.5)

19.4 (14.5)

Piż totali

kg

26900

28600

32100

35500

39800

44900

49200

52700

Max. Tagħbija bir-rota

KN

234

248

260

275

287

303

314

325

Ferrovija rakkomandata

Mudell

43kg / m

Il-qawwa totali tal-mutur

kw

42.2 (40.7)

43.6 (40.7)

Id-dimensjoni ewlenija (mm)

Ispan (m)

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

L-ogħla linja tal-binarji għall-krejn

H

2230

Qawwa tal-ferrovija mal-punt tal-ganċ

H4

800

Distanza tal-bażi tal-krejn

W

4650

4700

5000

Wisa 'tal-krejn

B

6478

6628

6928

Distanza tal-ferrovija tat-tròli

K

2500

Limitu tax-xellug tal-ganċ

S1 / S2

1070/2050

Limitu tad-dritt tal-ganċ

S3 / S4

1700/2680


Kapaċità

T

50/10

Span

m

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

Għoli ta 'rfigħ

m / a

12m / 16m

Veloċità ta 'rfigħ

m / min

15.5

Veloċità li tivvjaġġa għat-tròli

m / min

19.1 (15.3)

Veloċità tal-vjaġġ tal-krejn

m / min

19.4 (14.4)

19.3 (14.4)

Piż totali

kg

35300

37800

42000

46100

50100

55600

59600

64900

Max. Tagħbija bir-rota

KN

333

354

373

385

404

421

434

450

Ferrovija rakkomandata

Mudell

43kg / m

Il-qawwa totali tal-mutur

kw

23.9 (23.2)

Id-dimensjoni ewlenija (mm)

Ispan (m)

10.5

13.5

16.5

19.5

22.5

25.5

28.5

31.5

L-ogħla linja tal-binarji għall-krejn

H

2744

2750

Qawwa tal-ferrovija mal-punt tal-ganċ

H4

1020

1014

Distanza tal-bażi tal-krejn

W

4800

5000

Wisa 'tal-krejn

B

6828

6858

7058

Distanza tal-ferrovija tat-tròli

K

2500

Limitu tax-xellug tal-ganċ

S1 / S2

1005/2200

Limitu tad-dritt tal-ganċ

S3 / S4

2000/3195


Kapaċità

T

75/20

Span

m

13.5

16.5

19.5

22.5

25.5

28.5

31.5

Għoli ta 'rfigħ

m / a

20/22

Veloċità ta 'rfigħ

m / min

1.86 / 4.2

Veloċità li tivvjaġġa għat-tròli

m / min

10

Veloċità tal-vjaġġ tal-krejn

m / min

15.4; (9.88)

15.7 (9.9)

Piż totali

kg

26900

28600

32100

35500

39800

44900

49200

Max. Tagħbija bir-rota

KN

219

302

314

324

333

345

356

Ferrovija rakkomandata

Mudell

43kg / m

Id-dimensjoni ewlenija (mm)

Ispan (m)

13.5

16.5

19.5

22.5

25.5

28.5

31.5

L-ogħla linja tal-binarji għall-krejn

H

3422

3422

3426

3430

3428

3432

3434

Qawwa tal-ferrovija mal-punt tal-ganċ

H4

1588

1588

1584

1580

1582

1578

1576
